在現代供水行業中，自動化控制技術的應用對于保障供水質量、提高供水效率、降低能耗具有至關重要的意義。PLC（可編程邏輯控制器）控制柜作為工業自動化領域的核心設備，憑借其高可靠性、靈活性、易擴展性等優點，石家莊PLC控制柜在供水行業得到了廣泛而深入的應用，為供水系統的穩定運行提供了有力的技術支撐，為實現智慧供水奠定堅實的基礎。

一、PLC控制柜的基本概念

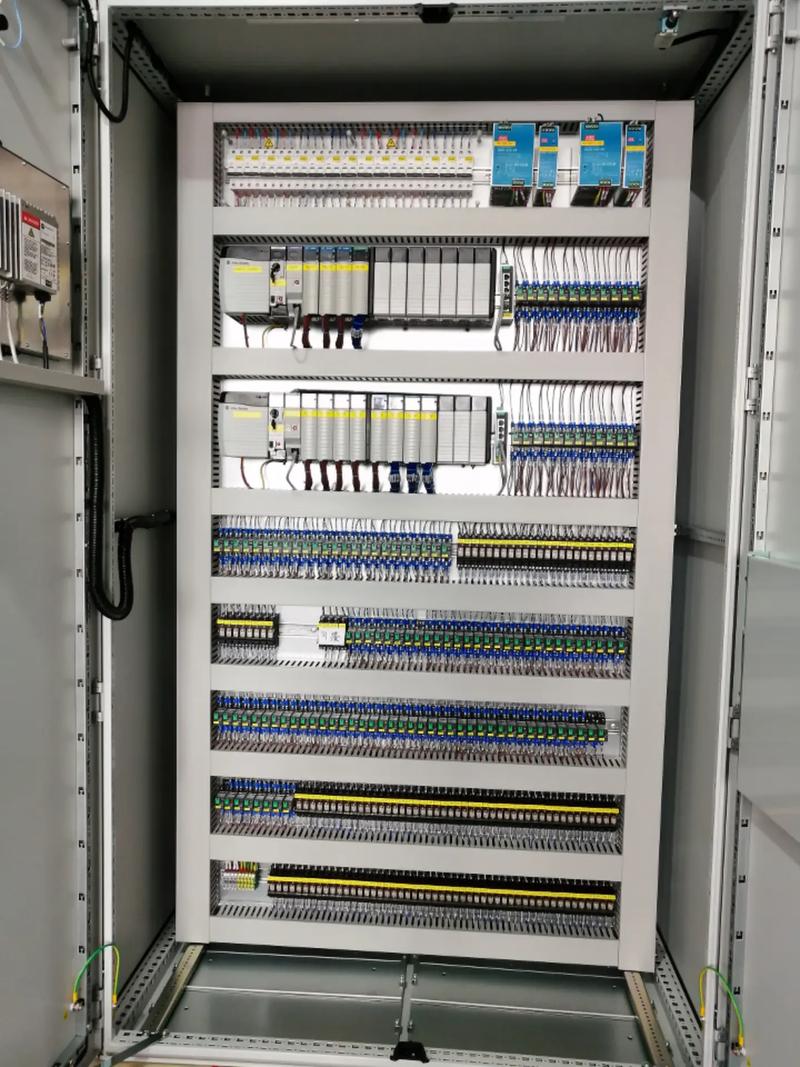

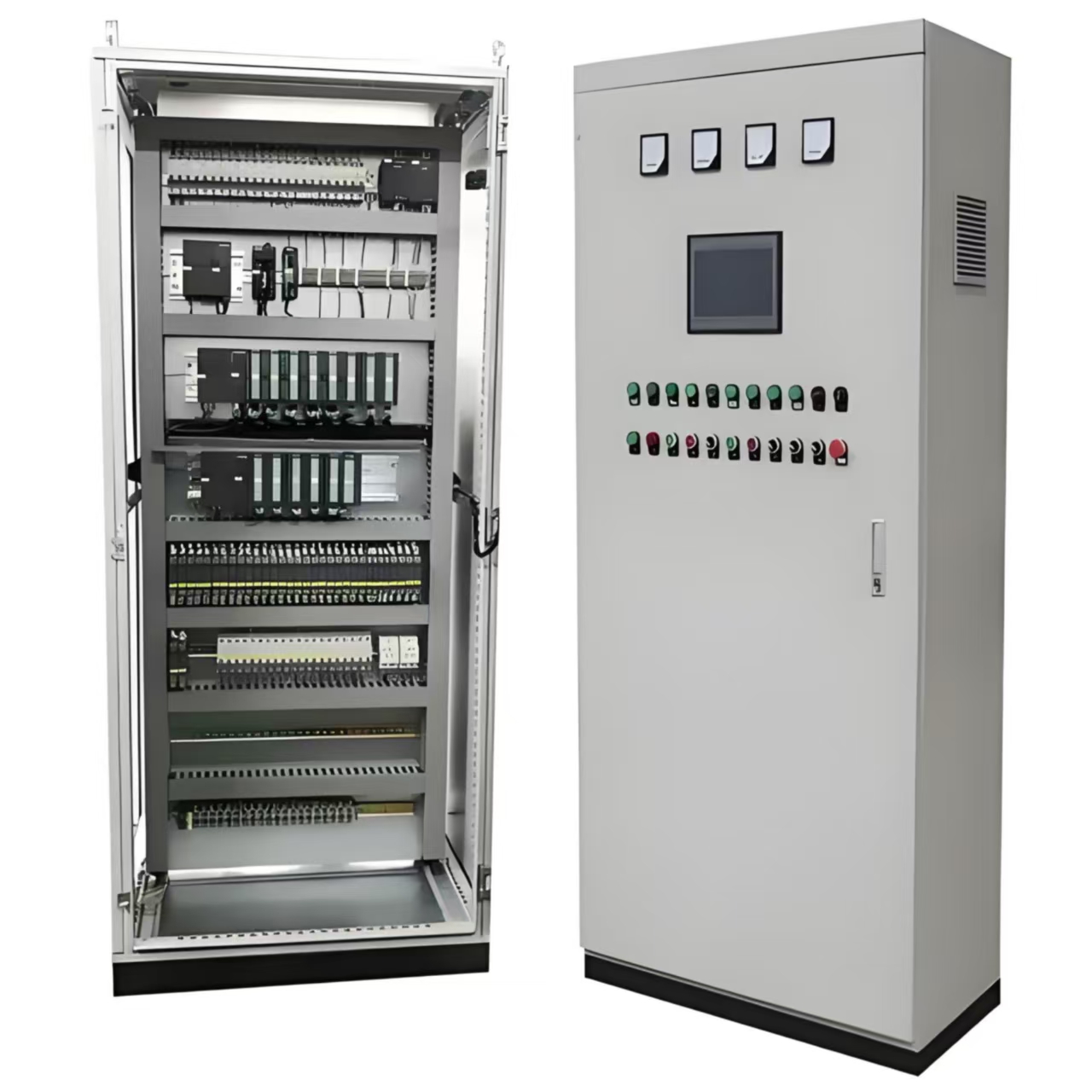

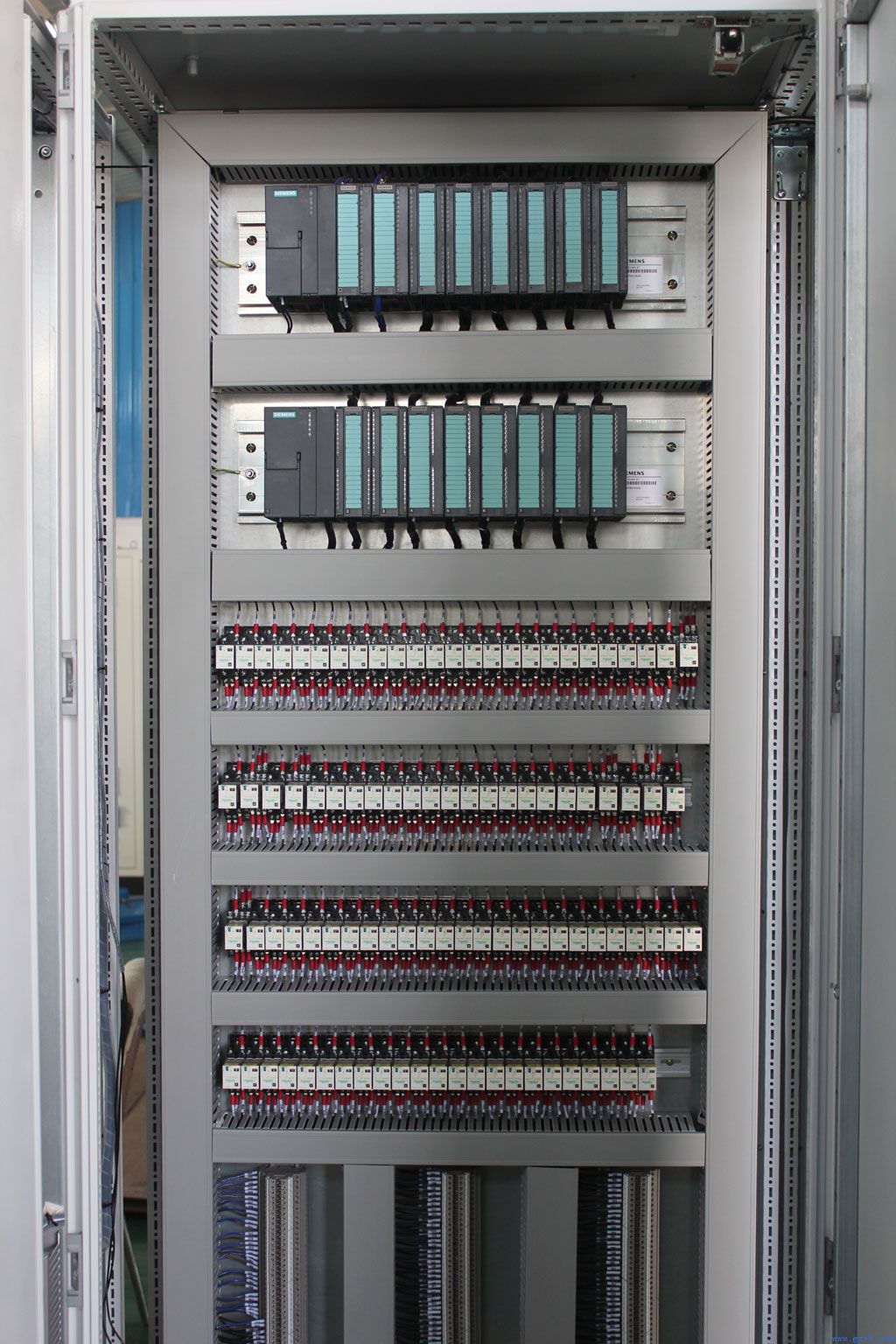

PLC控制柜是指將PLC作為核心控制單元，配合斷路器、接觸器、繼電器、傳感器、人機界面等電氣元件和設備，按照特定的控制邏輯和工藝要求組裝而成的電氣控制裝置。它能夠接收來自各種傳感器的輸入信號，經過PLC內部的程序運算和邏輯判斷后，輸出控制信號驅動執行機構動作，從而實現對被控對象的自動控制。PLC控制柜具有結構緊湊、操作方便、維護簡單、抗干擾能力強等特點，能夠適應供水行業復雜多變的工況環境。

二、PLC控制柜在供水行業的具體應用

（一）恒壓供水控制

恒壓供水是供水行業的基本要求之一，其目的是保證供水管網中的水壓穩定在設定值范圍內，以滿足用戶對水量和水壓的需求。PLC控制柜在恒壓供水系統中發揮著核心控制作用。系統通過壓力傳感器實時檢測供水管網的實際壓力，并將檢測到的壓力信號轉換成電信號傳輸給PLC。PLC將實際壓力值與設定壓力值進行比較和運算，根據差值的大小和變化趨勢，按照預設的控制算法（如PID控制算法）輸出控制信號給變頻器。變頻器根據控制信號調節水泵電機的轉速，從而改變水泵的出水量。當管網壓力低于設定值時，變頻器提高電機轉速，增加水泵出水量，使管網壓力上升；當管網壓力高于設定值時，變頻器降低電機轉速，減少水泵出水量，使管網壓力下降。通過這樣的閉環控制，實現了供水管網壓力的恒定控制。

此外，PLC控制柜還可以實現多臺水泵的循環切換運行。當系統需要增加供水量時，PLC按照預設的順序啟動備用水泵；當供水量需求減少時，按照相反的順序停止水泵。這樣不僅可以保證供水的連續性和穩定性，還可以均衡各臺水泵的運行時間，延長水泵的使用壽命，同時避免了單臺水泵長時間滿負荷運行造成的能源浪費。

（二）水泵機組控制

水泵機組是供水系統的核心動力設備，其運行狀態直接影響供水系統的正常運行。PLC控制柜對水泵機組的控制主要包括啟?？刂?、運行狀態監測、過載保護、故障診斷等功能。

在啟?？刂品矫?，PLC控制柜可以根據供水量的需求、水箱液位等信號，自動控制水泵的啟停。例如，當水箱液位低于下限值時，PLC發出啟動信號，啟動水泵向水箱供水；當水箱液位達到上限值時，PLC發出停止信號，停止水泵運行。同時，PLC還可以實現水泵的軟啟動和軟停止，避免了水泵啟動時的電流沖擊對電網和設備造成的損害，減少了水錘現象的發生。

在運行狀態監測方面，PLC通過采集水泵電機的電流、電壓、功率、溫度等參數，實時監測水泵機組的運行狀態，并將這些參數顯示在人機界面上，方便操作人員實時了解設備運行情況。當檢測到參數超出設定范圍時，PLC立即發出報警信號，并采取相應的保護措施，如停機、切換備用泵等，以保證水泵機組的安全運行。

（三）水質監測與處理控制

供水質量是關系到人民群眾身體健康的重要問題，因此水質監測與處理在供水行業中至關重要。PLC控制柜可以與各種水質傳感器（如pH值傳感器、濁度傳感器、余氯傳感器等）相連接，實時采集水質參數。PLC將采集到的水質參數與設定的標準值進行比較，當檢測到水質參數超標時，立即發出報警信號，并自動啟動相應的處理設備進行處理。

例如，當pH值傳感器檢測到水的pH值低于設定值時，PLC控制加堿泵啟動，向水中加入適量的堿液，調節水的pH值至正常范圍；當濁度傳感器檢測到水的濁度超標時，PLC控制混凝劑加藥泵啟動，加入混凝劑，使水中的懸浮物沉淀；當余氯含量低于設定值時，PLC控制加氯機啟動，增加余氯的投加量，保證飲用水的消毒效果。通過PLC控制柜的自動控制，實現了水質的實時監測和及時處理，確保了供水質量的安全可靠。

（四）管網監控

供水管網是供水系統的重要組成部分，其運行狀態的監控對于保障供水系統的穩定運行和降低漏損率具有重要意義。PLC控制柜可以通過遠程終端單元（RTU）或數據采集與監視控制系統（SCADA），對供水管網中的壓力、流量、液位等參數進行遠程監測。

PLC將采集到的管網參數傳輸?shù)奖O(jiān)控中心，操作人員可以通過監控中心的人機界面實時了解管網的運行狀態。當發現管網壓力異常（如壓力過高或過低）、流量異常等情況時，PLC可以自動發出報警信號，并提示操作人員采取相應的措施。同時，PLC還可以根據管網的運行情況，對供水泵站的運行進行遠程控制和調節，實現供水管網的優化運行，降低管網漏損率，提高供水效率。

（五）故障診斷與報警

PLC控制柜具有強大的故障診斷功能，能夠?qū)┧到y(tǒng)中的各種設備和傳感器進行實時監測，及時發現設備故障和異常情況。當系統出現故障時，PLC能夠快速準確地定位故障點，并通過人機界面顯示故障類型、故障位置等信息，同時發出聲光報警信號，提醒操作人員及時進行維修處理。

例如，當水泵電機出現過載、短路、缺相等故障時，PLC檢測到故障信號后，立即停止故障水泵的運行，并啟動備用水泵，同時在人機界面上顯示故障信息。操作人員可以根據故障信息快速找到故障原因，進行維修，縮短故障處理時間，減少因設備故障造成的停水時間，提高供水系統的可靠性和連續性。
